0.0005mm Resonador hemisférico de vidro óptico de quartzo para giroscópio de ressonador hemisférico

Todos eles são feitos de material de quartzo fundido com um fator de qualidade elevado e metalizados na superfície.

O giroscópio, o ressonador hemisférico é o núcleo do giroscópio de ressonador hemisférico.

A precisão e a qualidade da superfície são os fatores mais importantes que afetam a precisão e o desempenho do ressonador hemisférico

Quanto maior for a precisão de usinagem do ressonador hemisférico, mais próximo estará do estado ideal do ressonador, e quanto maior for a precisão de usinagem do ressonador

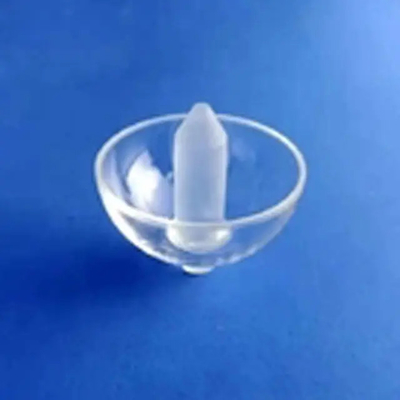

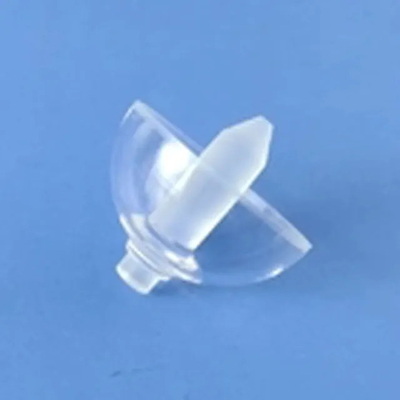

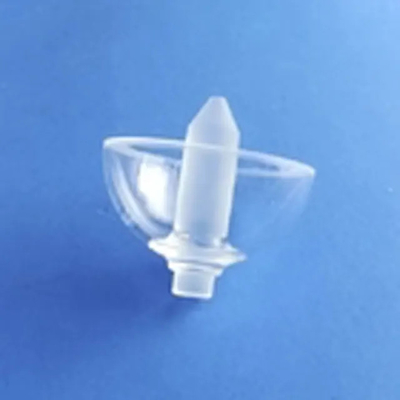

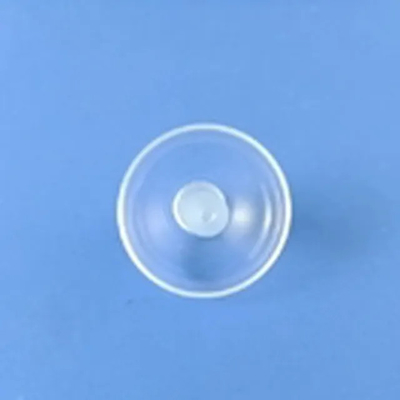

O ressonador hemisférico é feito de quartzo fundido e é uma casca hemisférica de parede fina com um

barra de suporte, com um diâmetro de φ 15 ~ 60mm, espessura da parede é geralmente 0,3-1,1mm, precisão da superfície < 0,5um, interior e exterior

Concentricidade da bola < 0,5um, rugosidade da superfície Ra < 0,025um e valor do fator de qualidade Q superior a 107.

ressonador hemisférico esférico requer alta precisão de superfície e concentricidade das esferas interna e externa e a precisão

Devido ao material de vidro de quartzo duro e quebradiço, fácil colapso da borda, rachaduras e embrittlement em

processamento e tecnologia de processamento especial, não é aplicável o método de processamento convencional de elementos ópticos esféricos,

A taxa qualificada é muito baixa e o processamento é muito difícil.
